Pro2Dev - Pro2Mark Pro Importazione e Piazzamento Manuale
Pro2Mark Pro Importazione e Piazzamento Manuale. Programma di piazzamento interattivo in grado di leggere i file ISO ed DXF AAMA ed ASTM generati da qualunque sistema (Lectra, Gerber Investronica, Assist, Optitex, Tukatech, FK, Crea, ecc.). Consente di aprire uno o più file ISO ed operare esattamente come in un normale piazzamento; è in grado di salvare il risultato in formato ISO o HPGL/2.
Tutti i programmi ed i relativi manuali, sono in lingua italiana. Scritti e testati per:
Microsoft Windows 2000 – XP – VISTA – Windows 7 - Windows 8/8.1 - Windows 10
Pro2Mark Pro
(Importazione di modelli in DXF AAMA e DXF ASTM)
Manuale
Importa/Esporta DXF/ISO/HP-GL
Modifica
Pro2 Mark Pro
Sistema di importazione di file in formato DXF AAMA / DXF ASTM nel sistema di piazzamento interattivo. Compatibilità con i principali CAD presenti sul mercato (Lectra, Gerber Investronica, Assist, Optitex, Tukatech, FK, ecc.). Possibilità di eseguire un piazzamento da esportare successivamente in formato ISO per macchine da taglio oppure HP-GL/2 per plotter di stampa.

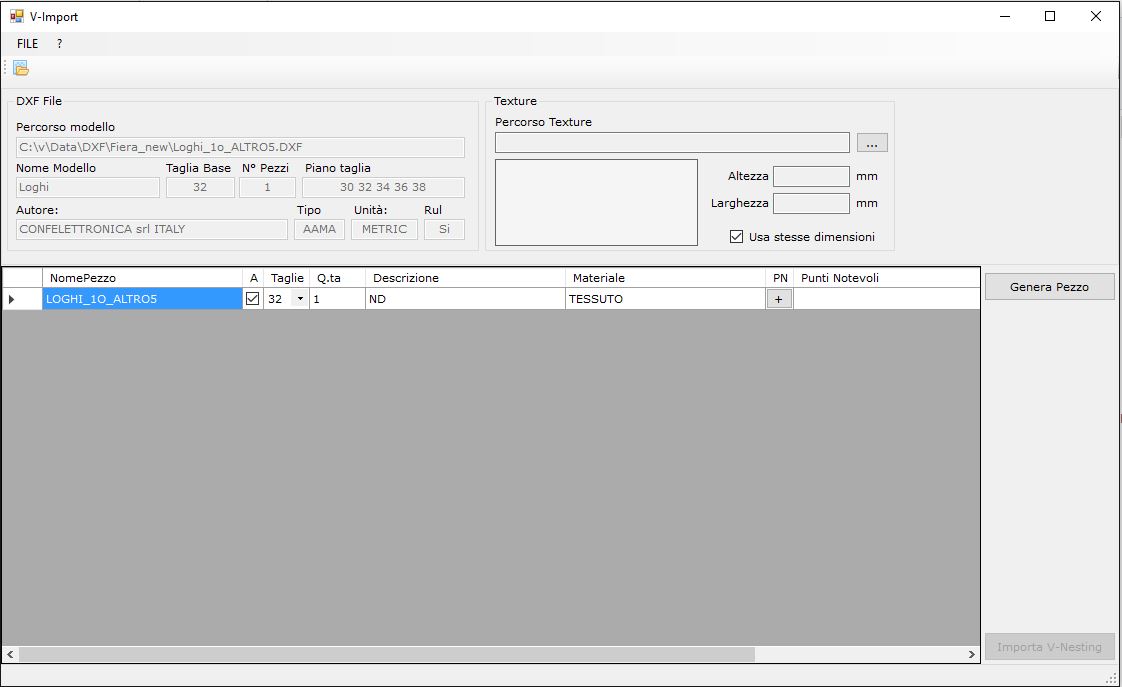

Importatore per file DXF su modulo di piazzamento manuale e dinamico Pro2 Mark
Possibilità di importare DXF AAMA ed DXF ASTM
Possibilità di seleziona uno o più pezzi di un singolo DXF
Possibilità di selezionare la Taglia da importare nel sistema di Piazzamento
Possibilità di selezionare la quantità di pezzi da importare
Possibilità di specchiare i DXF importati
Possibilità di filtrare l'importazione per tipologia di Materiale
Per ogni piazzamento sono gestite:
Caratteristiche del tessuto: classe (verso trama ordito), tipo, altezza lorda e netta, ritiro, rapporto per righe o quadri
Tipo di stenditura: tessuto aperto o chiuso, teli abbinati dritto/dritto o dritto/rovescio
Distanza tra i pezzi: generale, diversificata per ogni pezzo o diversificata per ogni lato del pezzo
Taglie singole o abbinate delle stesso o di altro Modello
Colori diversificati per pezzo, per taglia o per modello
Consumo medio per capo preventivato
La disposizione dei pezzi può avvenire nei seguenti modi:
Completamente automatico
Automatico, per similitudine ad un altro
Interattivo, di un pezzo per volta o di un gruppo di pezzi usando il mouse o la tastiera
I vincoli dettati dalla classe e dal disegno del tessuto (allineamento per righe o quadri) possono essere rispettati automaticamente o annullati su richiesta per un pezzo o per l’intero piazzamento
La ‘forzatura’ dei pezzi (sovrapposizione o fuoriuscita dal tessuto) può essere esplicitamente richiesta; in tal caso il programma li segnala in modo evidente e particolare
Le funzioni di rotazione, ribaltamento, ecc. possono essere comandate da menù o per mezzo dei tasti ‘scorciatoia’
Esistono linee di appoggio dei pezzi (sia orizzontali che verticali) posizionabili a piacimento
Sono previste le stampe di:
Scheda riassuntiva di ogni piazzamento del Modello con l’indicazione di: consumo, efficienza, lunghezza, ecc.
Miniatura del piazzamento (su stampante)
Disegno in scala reale su plotter (formato standard HPGL)
E previsto il taglio di:
Cartoncino (su plotter)
Tessuto (su macchine di taglio standard ISO)
Per ogni piazzamento possono essere salvate fino a 10 versioni intermedie
Possibilità di aprire file ISO (taglio) provenienti da altri sistemi CAD moda e riposizionare normalmente i pezzi
Possono essere aperti contemporaneamente più piazzamenti dello stesso o di altri modelli
Per effettuare misurazioni tra i pezzi piazzati sono previsti i righelli centimetrati e un apposito strumento
Per gestire al meglio la visualizzazione pezzi e tessuto sono disponibili 9 diversi strumenti di zoom
Durante le operazioni di piazzamento sono continuamente aggiornate le informazioni di: numero pezzi piazzati, rimanenti, forzati, percentuale di efficienza e consumo

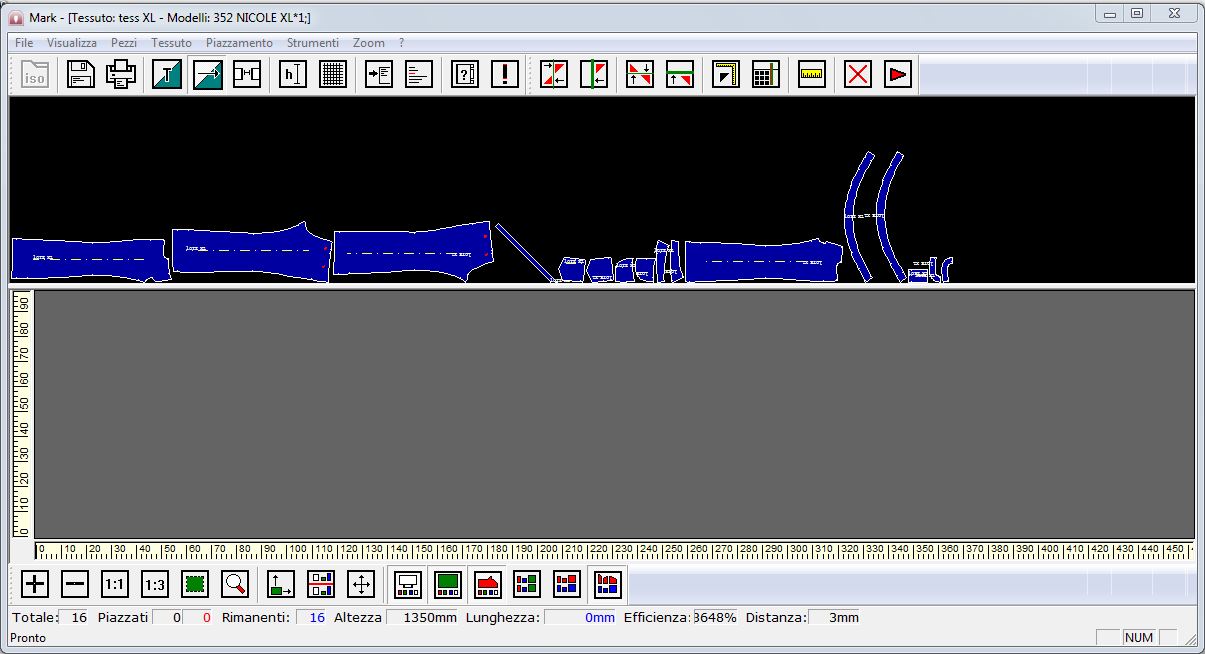

Apertura del piazzamento

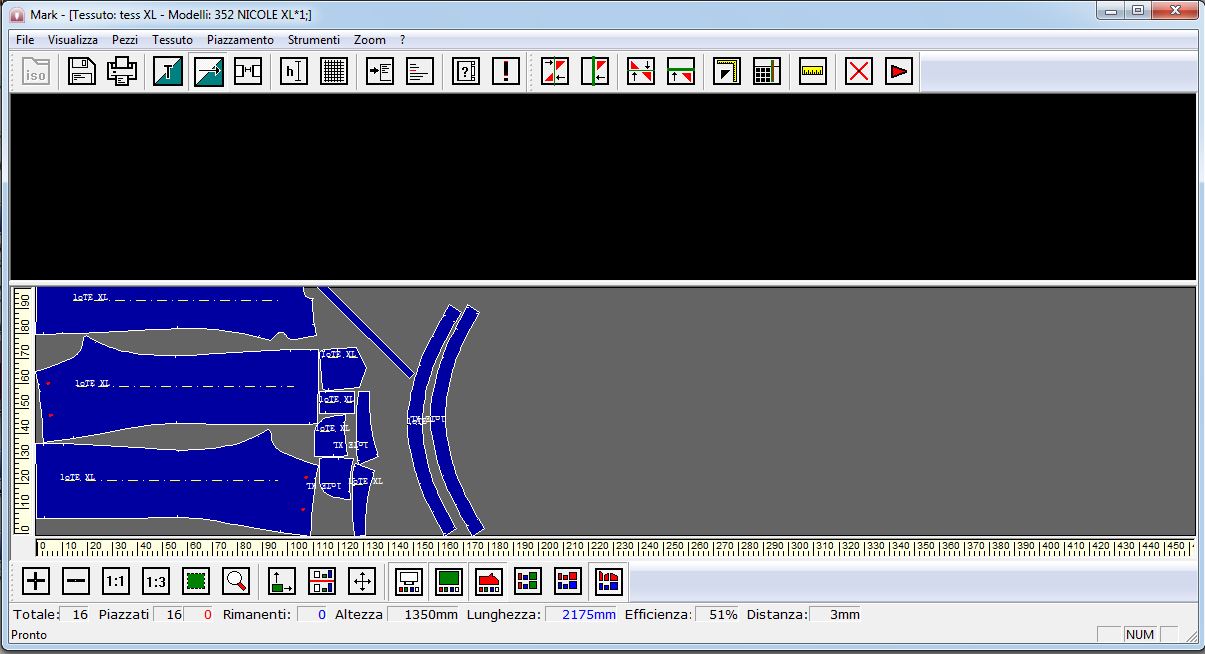

Piazzamento Manuale o Dinamico

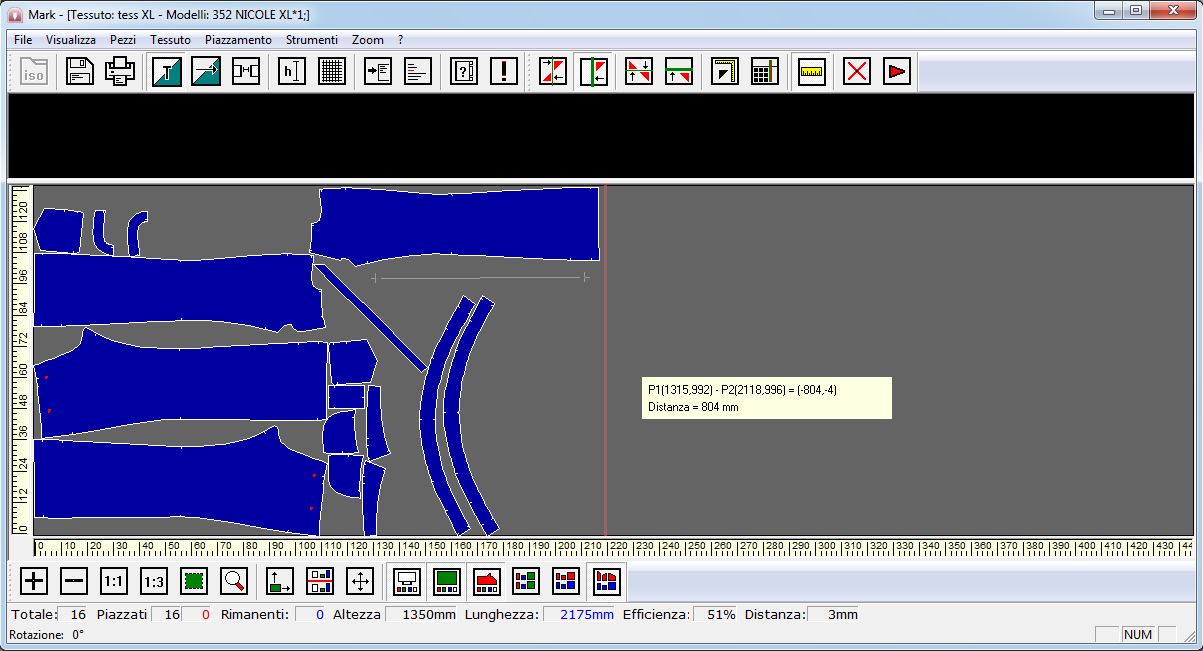

Vari tool di misurazione
Documentazione
Manuali, tutorial e guide ufficiali riferite alla ultima versione del programma
Per garantire il corretto funzionamento del programma sono richieste le seguenti caratteristiche dell’hardware:
Requisiti Minimi
Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
1 Gb di spazio libero si disco
Scheda video VGA con risoluzione di almeno 1024x768
Monitor 17 pollici
Memoria RAM: 1 Gb
Sistema operativo Microsoft® Windows® 2000/XP/7/8/7.1/10
Architettura: 32/64 bit
Mouse o dispositivo di puntamento similare
Porta USB 2.0
Requisiti Consigliati
Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
4 Gb di spazio libero si disco
Scheda video VGA con risoluzione di almeno 1366x768
Monitor 22 pollici
Memoria RAM: 3 Gb (x32) / 6 Gb (x64)
Sistema operativo Microsoft® Windows® 10 Professional
