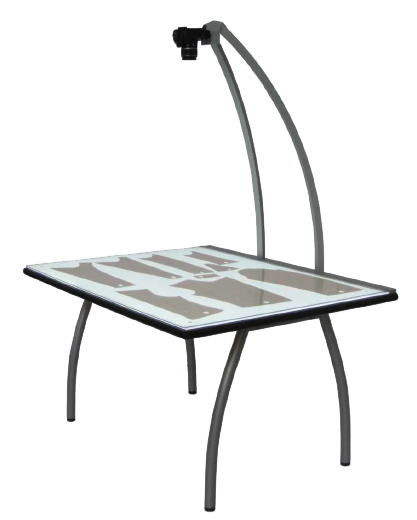

Sistema di acquisizione automatica dei cartamodelli con macchina fotografica digitale. Si tratta di un metodo alternativo all'uso del digitalizzatore e consiste in un tavolo con piano retroilluminato a leed al di sopra del quale vengono posti i carta modelli da acquisire.
E possibile installare questo digitalizzatore su qualsiasi sistema CAD, in quanto il digitalizzatore è redatto da un sistema di esportazione nel formato standard DXF ASTM. Per maggiori informazioni su la possibilità di integrazione di questo digitalizzatore è necessario contattare il supporto: support@pro2dev.it
Caratteristiche fisiche – mod. 4:3
- Area operativa: 92x122 cm;
- Dimensioni: 106,7×136,8×3 cm;
Accessori
• Macchina fotografica compatta di ultima generazione
• Software Pro2 Digitizer: Elaborazione del modello, ed esportazione in formato DXF AAMA / DXF ASTM per vari sistemi CAD.
• Tolleranza: tolleranza di errore circa 1 mm, sul piano.
Piano luminoso con pannelli Led
• Basso voltaggio, 24 Volt,
consumo inferiore a 50 Watt
• Perfetta distribuzione della lue
• Baso spessore del piano
Lastra in plexiglass trasparente
• Antiriflesso per il bloccaggio dei cartamodelli
• Errore inferiore a 0.5 mm
• Carta velina
• Tessuto
Acquisizione di modelli realizzati in molteplici materiali
• Cartoncino Leggero e Pesante
• Carta
• Carta velina
• Tessuto
Individuazione automatica dei riferimenti
• Tacche
• Fori
• Sagome interne tagliate
• Fori per gancio
Rilevazione di cartamodelli con imperfezioni
• Segni e scritte a matita o pennarello, anche
sul bordo
• Cancellature
• Correzioni con nastro adesivo ed altri
materiali
Velocità di acquisizione
• Sistema semplice e rapido per stendere e
bloccare il cartamodello sul piano
• Tempo medio di acquisizione di un modello
(escluso l’inserimento di scritte e disegni interni) inferiore a 60 secondi.
