Pro2CAD - Programma Cad per Abbigliamento.

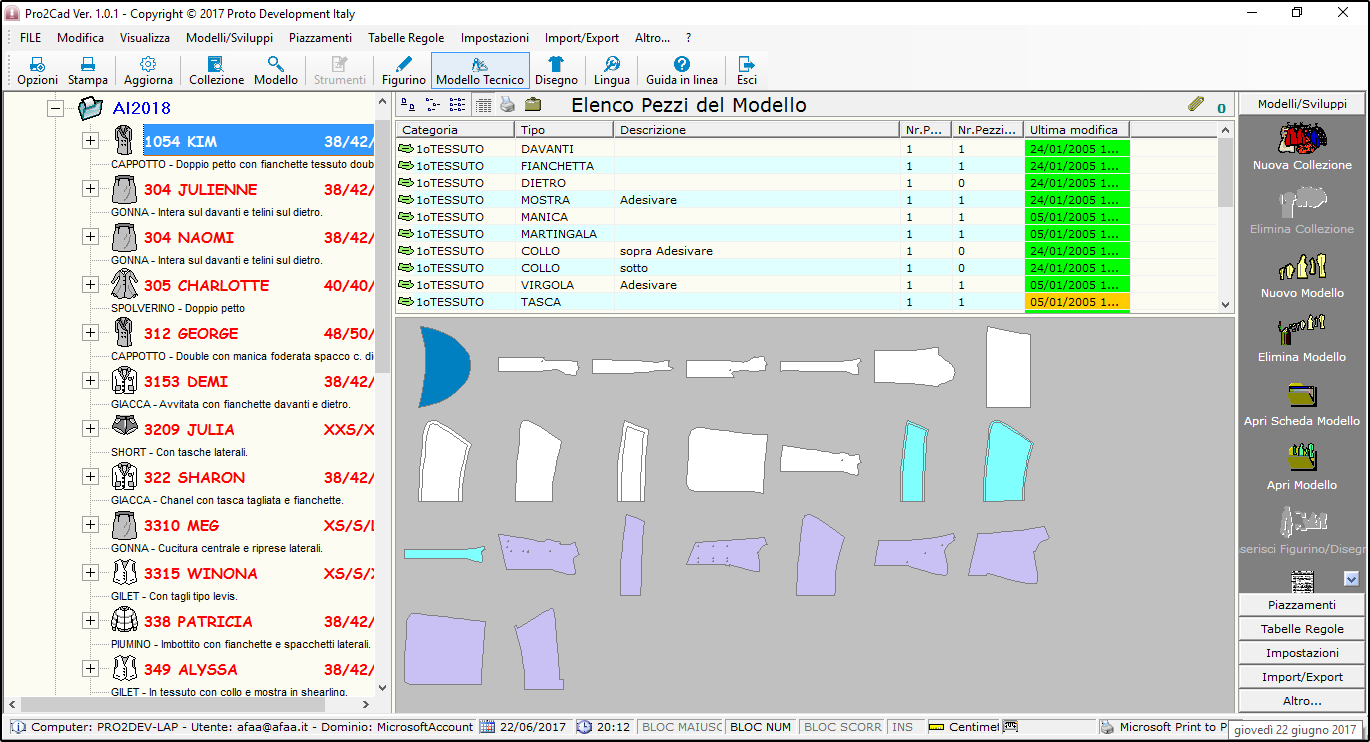

Tutte le informazioni gestite dal programma sono organizzate per Collezioni e Modelli in modo logico ed intuitivo, ogni Collezione, Modello, Piazzamento, etc... è corredato di tutte le informazioni necessarie per poter ricercare, modifica, eliminare: Codice, Descrizione, Icona, Anteprima, etc.. La lista delle parti che compongono un modello è gestita per mezzo di una apposita Scheda che permette di:

1. Creare una nuova stagione per i propri abiti
2. Condividere il database e tutte le configurazioni delle periferiche
3. Raggruppare i pezzi per categoria materiale assegnando ad ognuno di esse una diversa colorazione
4. Aggiungere, eliminare, copiare/incollare ed modificare i pezzi dello stesso modello o di altri, anche con sistemi di taglie diverse.
5. Lanciare il disegno del grafico di sviluppo.
6. Avviare il sistema Pro2Design per la digitalizzazione, creazione, lo sviluppo taglie, il controllo e la trasformazione di uno o più pezzi.
7. Stampare, esportare o inviare per mail in vari formati (PDF, Word, Excel, HTML, TXT, etc..) la Scheda Modello e la Scheda Consumi dei piazzamenti.
8. Per ogni modello è possibile visualizzare l'anteprima delle miniature dei singoli pezzi, oppure l'immagine del corrispondente figurino (disegnato a video manualmente oppure tramite una tavoletta grafica, o acquisito per mezzo di uno scanner)
9. La funzione di ricerca, permette di individuare Modelli all'interno dell'archivio per mezzo di parole chiave, del nome o della descrizione.
10. Il programma può aprire e gestire un numero illiminato di schede modello.
11. La stampa su plotter (che possono essere multipli) può essere generata singolamente oppure globalmente per ogni postazione connessa in rete.
12. Ogni postazione può indipendetemente impostare le preferenze per:
    1. Colori, posizione e dimensione delle finestre sul video
    2. Plotter e stampante predefiniti
    3. Dimensione e forma delle tacche, punti isolati, linee di riferimento, caratteri di scrittura, ecc.
13. Un interfaccia semplice ed intuitiva permette di selezionare i Modelli per:
    1. Eseguire un salvataggio o ripristino (il programma include automaticamente TUTTI i dati pertinenti al Modello e offre la possibilità di comprimere l’archivio in formato Zip)
    2. Importare/esportare da/per altri sistemi CAD moda nel formato AAMA DXF ed ASTM DXF
    3. Importare/esportare da/per altre macchine di stampa e/o di taglio nei formati HP-GL/2, PLT, ISO, GBR.

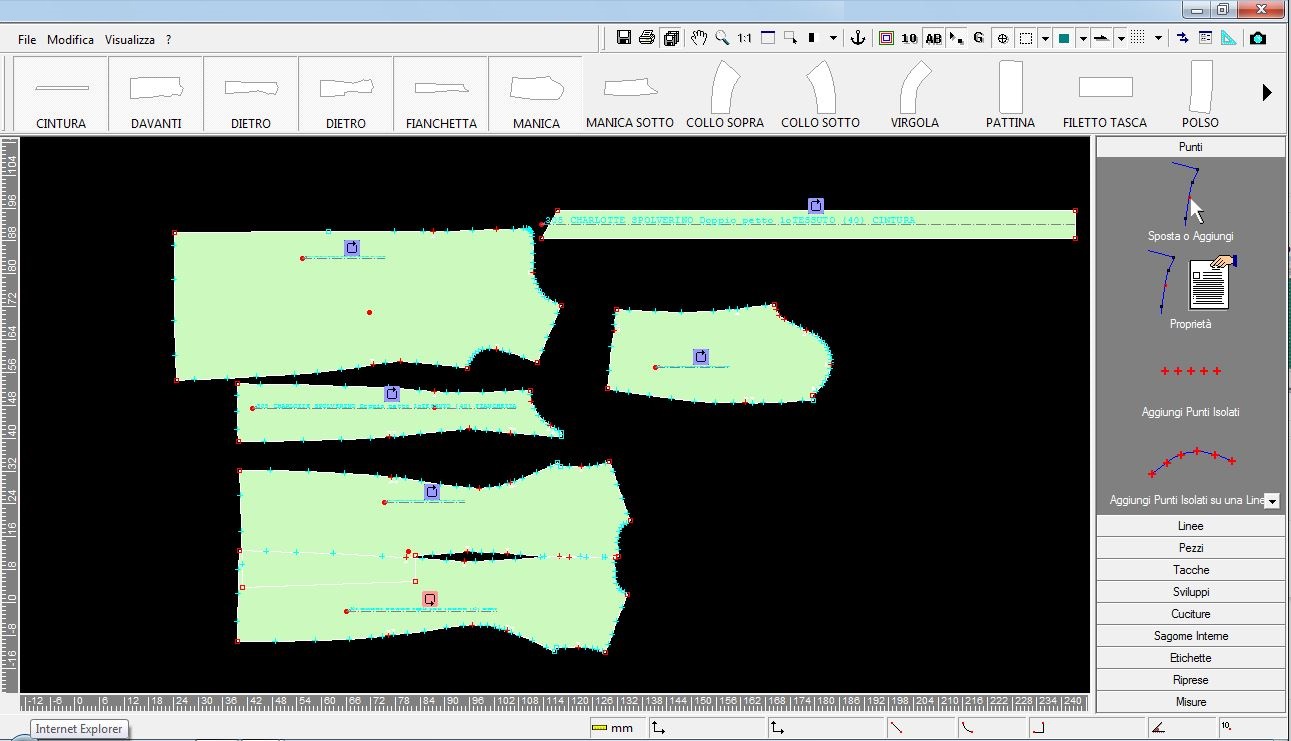

Il sistema CAD per la Digitalizzazione, Creazione, Modifica e Sviluppo dei modelli.

1. Il programma può lavorare contemporaneamente con uno o più pezzi, oppure con uno o più Modelli completi.
2. La Tabella Regole possono prevedere fino a 32 SET di taglie.
3. Le taglie possono essere numeriche (38-40-42, 1-2-3, 10-20-50, etc..) oppure alfanumeriche (S-M-L, Prova1, Prova2, Prova3, etc..)
4. Ad ogni regola può essere associato un commento (utile per poterla ricercare nella Tabella)
5. Le regole sviluppo possono prevedere sviluppi non regolari.
6. L'inserimento dei valori di sviluppo per la varie taglie prevede l'immissione facilitata tramite la selezione contemporanea di più caselle (simile ad un foglio di calcolo)
7. È possibile effettuare svariate modifiche al Modello operando su:

• ... Punto:
  • Visualizzare el modificare le proprietà del punto (Es. regola di sviluppo, tipo: spigolo o curva, etc..)
  • Modificare, aggiungere, rimuovere, trasformare punti su contorni o punti isolati.



• ... Linea
  • Misurare o modificare la lunghezza
  • Creazione di un orlo
  • Ruotare, specchiare o raddoppiare una linea perimetrale o interna
  • Rifilare o ingrandire un tratto del contorno stabilendo, a partire dal punto interessato, entro quanti altri punti deve essere smorzato l’effetto della variazione



• ... Pezzo
  • Acquisire i pezzi del modello in scala reale per mezzo di un digitalizzatore
  • Creare direttamente a video un pezzo base rettangolare indicandone le misure
  • Spezzare, fondere, duplicare, raddoppiare o dimezzare uno o più pezzi
  • Muovere il pezzo sul piano di lavoro
  • Unire i pezzi sulla linea di cucitura per effettuare controlli di corrispondenza
  • Creare, eliminare, unire, aprire, chiudere, spostare riprese
  • Creare pieghe o modificare le ampiezze
  • Ruotare, specchiare, variare la scala X e Y in percentuale di uno o più pezzi
  • Realizzare la sbozzatura
  • Creare, eliminare, modificare etichette di testo da porre nei punti salienti dei pezzi.



• ... Tacche
  • Modificare la forma, la dimensione e l’inclinazione
  • Eliminare o aggiungere una tacca a mano libera o indicando le misure da un determinato punto



• ... Sviluppi
  • Assegnare lo sviluppo ai vari punti del pezzo con regole Globali (quelle più frequentemente utilizzate, memorizzate il apposite tabelle per essere ricercate rapidamente) oppure con regole Locali (create ad-hoc per esigenze particolari)
  • Copiare/incollare lo sviluppo tra pezzi diversi dello stesso o di altri Modelli
  • Accendere/spegnere le taglie a proprio piacimento
  • Misurare e confrontare le varie taglie sviluppate con o senza cuciture
  • Variare l’entità di sviluppo ad occhio
  • Sviluppare le tacche secondo il piano cartesiano o linearmente (muovendole sul perimetro)



• Sagome Interne
  • Eliminare o creare sagome ex-novo digitando i punti
  • Creare nuove sagome copiando altre sagome o parti del contorno
  • Tagliare un pezzo lungo la linea di una sagoma interna … sulle riprese:
  • Inserire ed eliminare una ripresa
  • Chiudere una ripresa riducendo il volume del pezzo
  • Trasferire parzialmente o totalmente il volume di una ripresa in un'altra
  • Cambiare le caratteristiche di una ripresa

• Per ogni piazzamento sono gestite:

  • Caratteristiche del tessuto: classe (verso trama ordito), tipo, altezza lorda e netta, ritiro, rapporto per righe o quadri
  • Tipo di stenditura: tessuto aperto o chiuso, teli abbinati dritto/dritto o dritto/rovescio
  • Distanza tra i pezzi: generale, diversificata per ogni pezzo o diversificata per ogni lato del pezzo
  • Taglie singole o abbinate delle stesso o di altro Modello
  • Colori diversificati per pezzo, per taglia o per modello
  • Consumo medio per capo preventivato
• La disposizione dei pezzi può avvenire nei seguenti modi:

  • Completamente automatico
  • Automatico, per similitudine ad un altro
  • Interattivo, di un pezzo per volta o di un gruppo di pezzi usando il mouse o la tastiera
• I vincoli dettati dalla classe e dal disegno del tessuto (allineamento per righe o quadri) possono essere rispettati automaticamente o annullati su richiesta per un pezzo o per l’intero piazzamento
• La ‘forzatura’ dei pezzi (sovrapposizione o fuoriuscita dal tessuto) può essere esplicitamente richiesta; in tal caso il programma li segnala in modo evidente e particolare
• Le funzioni di rotazione, ribaltamento, ecc. possono essere comandate da menù o per mezzo dei tasti ‘scorciatoia’
• Esistono linee di appoggio dei pezzi (sia orizzontali che verticali) posizionabili a piacimento
• Sono previste le stampe di:

  • Scheda riassuntiva di ogni piazzamento del Modello con l’indicazione di: consumo, efficienza, lunghezza, ecc.
  • Miniatura del piazzamento (su stampante)
  • Disegno in scala reale su plotter (formato standard HPGL)
• E previsto il taglio di:

  • Cartoncino (su plotter)
  • Tessuto (su macchine di taglio standard ISO)
• Per ogni piazzamento possono essere salvate fino a 10 versioni intermedie
• Possibilità di aprire file ISO (taglio) provenienti da altri sistemi CAD moda e riposizionare normalmente i pezzi
• Possono essere aperti contemporaneamente più piazzamenti dello stesso o di altri modelli
• Per effettuare misurazioni tra i pezzi piazzati sono previsti i righelli centimetrati e un apposito strumento
• Per gestire al meglio la visualizzazione pezzi e tessuto sono disponibili 9 diversi strumenti di zoom
• Durante le operazioni di piazzamento sono continuamente aggiornate le informazioni di: numero pezzi piazzati, rimanenti, forzati, percentuale di efficienza e consumo

Per garantire il corretto funzionamento del programma sono richieste le seguenti caratteristiche dell’hardware:

Requisiti Minimi

• Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
• 1 Gb di spazio libero si disco
• Scheda video VGA con risoluzione di almeno 1024x768
• Monitor 17 pollici
• Memoria RAM: 1 Gb
• Sistema operativo Microsoft® Windows® 2000/XP/7/8/7.1/10
• Architettura: 32/64 bit
• Mouse o dispositivo di puntamento similare
• Porta USB 2.0

Requisiti Consigliati

• Personal computer con processore Intel® Pentium® III o Celeron® o Centrino® o AMD® Athlon® o superiori
• 4 Gb di spazio libero si disco
• Scheda video VGA con risoluzione di almeno 1366x768
• Monitor 22 pollici
• Memoria RAM: 3 Gb (x32) / 6 Gb (x64)
• Sistema operativo Microsoft® Windows® 10 Professional
• Architettura: 64 bit
• Mouse o dispositivo di puntamento similare
• Porta USB 3.0
• Porta Seriale RS232 (9 Pin)
